Bij een deurbel met vier draden sluit je meestal maar twee aders echt aan; de kunst is bepalen welk paar bij jouw belcircuit hoort. Vertrouw daarbij niet blind op kleuren, want oude installaties zijn vaak aangepast. Wie eerst de spanning meet, de overige draden apart isoleert en pas daarna test, kan een deurbel aansluiten 4 draden meestal netjes en veilig aanpakken.
Wat je nodig hebt voordat je begint
Leg eerst alles klaar voordat je de oude bel loshaalt. Vooral bij vier aders wil je niet halverwege moeten gokken welke draad actief is, of met losse koperen uiteinden blijven zitten terwijl je nog gereedschap zoekt.
Multimeter
Een multimeter is bij vier draden eigenlijk geen luxe maar je belangrijkste controle. Daarmee meet je tussen draadparen welke combinatie spanning geeft en of die spanning past bij de deurbel die je wilt plaatsen.
- Zet de meter goed: meestal meet je wisselspanning bij een klassieke deurbeltransformator.
- Meet per paar: test niet alleen de twee kleuren die logisch lijken.
- Noteer de uitkomst: bij vier aders raak je combinaties sneller kwijt dan je denkt.
Schroevendraaier
Gebruik een kleine, goed passende schroevendraaier voor de klemmen van de deurbel. Een te grote punt beschadigt snel de schroefjes, terwijl een te kleine punt doorschiet en de draad of behuizing kan raken.
Een geïsoleerde schroevendraaier werkt prettiger, ook als je met laagspanning bezig bent. Strip de draad niet langer dan nodig; een paar millimeter te veel bloot koper kan al tegen een andere ader komen zodra je de deurbel terugduwt.
Lasdop of isolatietape
Voor de twee draden die je niet gebruikt, heb je een veilige afwerking nodig. Een kleine lasklem of lasdop per ader is meestal netter dan tape, zeker als de draden in een krappe doos teruggeduwd worden.
Gebruik je toch isolatietape, wikkel elke ader apart en controleer of er geen koper zichtbaar blijft. Twee ongebruikte draden samen onder één stukje tape wegwerken is vragen om verwarring bij een latere reparatie.
Handleiding van de deurbel
De handleiding bepaalt welke spanning, klemmen en eventuele extra modules nodig zijn. Bij een gewone gong is dat vaak vrij eenvoudig, maar bij een slimme deurbel kan een power kit, chime-module of specifieke transformator nodig zijn.
Deurbel aansluiten met 4 draden in stappen
Werk in een vaste volgorde, zodat je niet per ongeluk de verkeerde twee aders gebruikt. De grootste fout is direct aansluiten omdat de kleuren “wel zullen kloppen”. Bij oude woningen, verbouwingen of een oude intercomaansluiting is dat juist vaak niet betrouwbaar.
- Maak de installatie spanningsloos.
- Fotografeer de oude aansluiting.
- Meet welke twee draden de juiste spanning geven.
- Sluit alleen dat paar aan.
- Isoleer de andere twee aders apart.
- Test pas daarna de deurbel.
Stroom uitschakelen
Schakel de groep uit die de deurbeltransformator voedt. Weet je niet welke groep dat is, test dan rustig per groep en controleer of de bel niet meer reageert. Zit de transformator in of bij de meterkast en twijfel je over de netspanningskant, laat dat deel dan liever met rust en vraag hulp.
Oude situatie bekijken
Maak een foto voordat je iets losdraait. Let op welke twee draden op de oude bel zaten, hoe lang de koperuiteinden zijn en of er markeringen bij de gong of transformator staan.
Spanning meten met multimeter
Zet de multimeter op het juiste meetbereik en meet tussen verschillende draadcombinaties. Een bruikbaar paar geeft een stabiele waarde die past bij de deurbel of transformator. Meet je niets, controleer dan eerst of de transformator weer spanning krijgt en of je niet tussen twee reserveaders meet.
Bij slimme deurbellen is “er staat spanning op” niet altijd genoeg. Als de waarde inzakt of sterk schommelt, kan de deurbel later wel opstarten maar toch herstarten, offline gaan of traag reageren.
Juiste 2 draden aansluiten
Sluit alleen de twee draden aan die je met de meting hebt bevestigd. Volg de klemmen uit de handleiding; bij veel gewone deurbellen maakt de richting weinig uit, maar sommige slimme modellen zijn gevoeliger voor de juiste aansluiting.
- Koper kort houden: geen lange blote stukken achter de montageplaat.
- Klem stevig vastzetten: de draad mag niet loskomen bij licht trekken.
- Geen reserveader meeklemmen: gebruik echt alleen het actieve paar.
Andere 2 draden isoleren
De overgebleven twee draden laat je niet los achter de bel hangen. Isoleer ze afzonderlijk met een kleine lasklem, lasdop of nette tape-afwerking. Zo kunnen ze de actieve klemmen niet raken wanneer je de deurbel vastschroeft.
Deurbel testen
Zet de stroom weer aan nadat alles vastzit en de ongebruikte aders veilig zijn weggewerkt. Druk kort op de bel en controleer of de gong klinkt of de deurbelunit normaal opstart.
Hoor je gezoem, valt de bel uit of reageert hij maar af en toe, schakel dan weer uit en controleer eerst de klemmen en spanning. Ga niet meteen in de app of instellingen zoeken als de elektrische basis nog niet klopt.

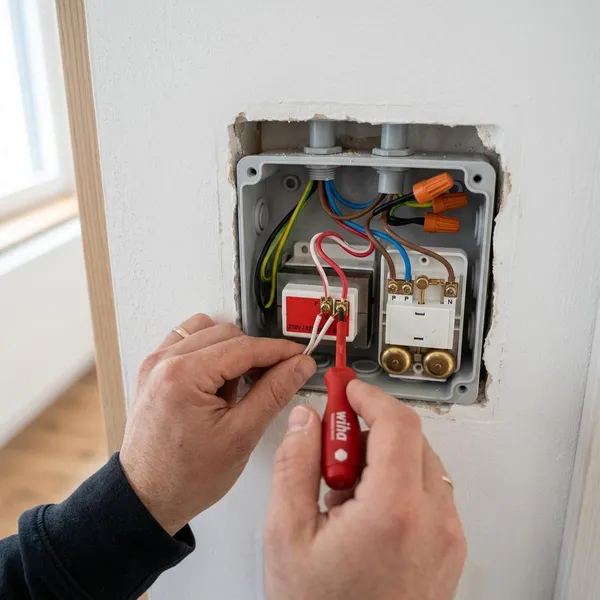

Wat doe je met de andere 2 draden
De twee ongebruikte draden zijn niet automatisch afval. Vaak zijn het reserveaders, resten van een oude intercom, een tweede beldrukker of een uitbreiding die nooit is gebruikt. Netjes bewaren is meestal slimmer dan kort afknippen.
Niet zomaar afknippen
Knip de ongebruikte draden alleen korter als ze beschadigd zijn of echt in de weg zitten. Laat altijd genoeg lengte over om ze later opnieuw te kunnen strippen en aansluiten. Een draad die vlak bij de muur is afgeknipt, is bijna niet meer praktisch te gebruiken.
Apart isoleren
Werk elke ongebruikte ader apart af. Niet samen draaien, niet kaal terugduwen en niet half afplakken. In een krappe deurbeldoos kunnen draden bij het vastschroeven verschuiven, waardoor een slecht geïsoleerde ader alsnog contact maakt.
Netjes terugplaatsen
Vouw de reserveaders rustig terug in de doos of achter de montageplaat. Maak geen scherpe knikken, zeker niet bij oude of stugge bedrading.
Labelen voor later
Een klein labeltje met “reserve” of “niet gebruikt” kan later veel zoeken besparen. Heb je ruimte, markeer dan ook welke twee draden nu actief zijn. Dat is vooral handig als iemand anders over een paar jaar de bel vervangt.

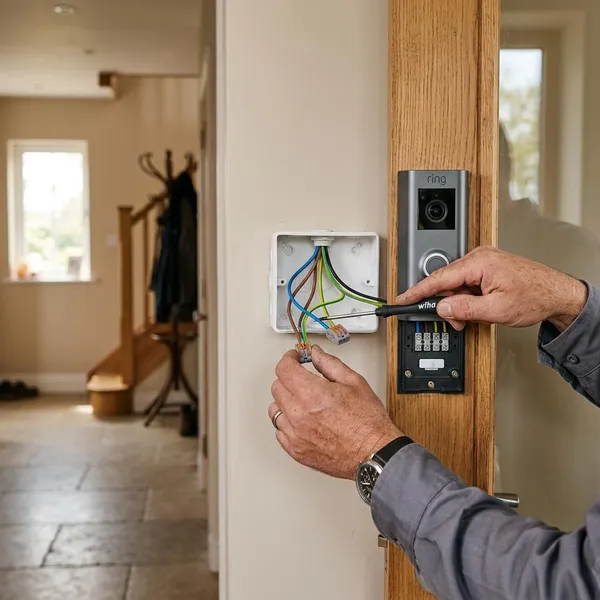

Slimme deurbel aansluiten op 4 draden
Bij een slimme deurbel gebruik je vaak nog steeds maar twee van de vier draden, maar de eisen zijn strenger. Een gewone bel vraagt alleen kort stroom bij het indrukken, terwijl een videodeurbel continu voeding nodig heeft voor camera, wifi en meldingen.
Voor tijdelijk gebruik of een batterijmodel met draadondersteuning is de bestaande bekabeling soms voldoende. Voor dagelijks gebruik met livebeeld, nachtzicht en een bestaande gong wil je vooraf zeker weten dat transformator, draadpaar en model bij elkaar passen.
Ring Nest of Eufy per model controleren
Kijk niet alleen naar het merk, maar naar het exacte model. Binnen Ring, Nest en Eufy verschillen de spanningsvereisten, accessoires en manier van aansluiten per uitvoering. Een Pro-model kan andere eisen hebben dan een batterijvariant of basisversie.
Controleer ook of jouw binnenbel of gong ondersteund wordt. Soms moet er een meegeleverde module tussen, anders werkt de videodeurbel wel maar doet de gong binnen niets of juist onregelmatig.
Transformatorvermogen meenemen
Een oude transformator die prima werkte met een klassieke gong kan te licht zijn voor een slimme deurbel. Kijk daarom niet alleen naar het voltage, maar ook naar het opgegeven vermogen of de fabrikantseis van jouw model.
- Bel start steeds opnieuw op: voeding kan te zwak of instabiel zijn.
- Livebeeld valt weg: controleer spanning en transformator voordat je wifi verdenkt.
- Gong doet vreemd: kijk of er een extra module nodig is.
Stabiele voeding nodig
Stabiele voeding merk je niet alleen op het moment van aansluiten, maar vooral na een paar minuten gebruik. Laat de deurbel even aan staan en test daarna nog eens livebeeld, drukken op de knop en eventueel de binnenbel.
Als de deurbel eerst normaal lijkt en daarna uitvalt, is dat vaak een teken dat de installatie net niet voldoende levert. Dan is opnieuw meten zinvoller dan blijven koppelen, resetten of de app opnieuw installeren.
App pas instellen na stroomtest
Begin pas met de app wanneer de deurbel elektrisch stabiel blijft werken. Dat voorkomt dat je een voedingsprobleem aanziet voor een wifi-, account- of firmwareprobleem.
Conclusie
Met vier draden bij een deurbel hoef je meestal niet vier draden aan te sluiten, maar wel zorgvuldiger te kiezen. Meet eerst welk paar echt bruikbaar is, sluit alleen dat paar aan en werk de twee overgebleven aders apart weg. Bij een gewone bel is dat vaak genoeg; bij een slimme deurbel moet de voeding ook op langere termijn stabiel blijven, anders is het verstandiger om de transformator of installatie eerst te laten controleren.
