Een deurbel met licht aansluiten kan prima zelf, maar alleen als de beldrukker, transformator en bestaande bedrading bij elkaar passen. Begin daarom niet bij het vastschroeven van de knop, maar bij de vraag: welke spanning levert mijn transformator en is deze beldrukker geschikt voor mijn installatie? Twijfel je bij 230 volt, een onbekende transformator of beschadigde bedrading, laat dat deel dan liever door een elektricien controleren.
Wat je nodig hebt voor het aansluiten
Voor een bedrade deurbel met verlichting heb je meer nodig dan alleen een nieuwe knop. De belangrijkste controle is of de beldrukker werkt met de spanning en het vermogen van je huidige beltransformator. Vooral in oudere woningen lijkt de bestaande installatie soms nog goed, terwijl een extra lampje net te veel belasting geeft.
- verlichte beldrukker die past bij jouw aantal draden;
- beltransformator met passende uitgangsspanning en voldoende vermogen;
- kleine schroevendraaier en striptang;
- multimeter voor lage spanning;
- handleiding of aansluitschema van jouw model.
Verlichte beldrukker of deurbel
Kies eerst een beldrukker die past bij je bestaande systeem. Heb je maar twee draden bij de voordeur, koop dan geen model dat een aparte derde aansluiting voor het lampje nodig heeft. Bij een klassieke gong is een eenvoudige verlichte drukknop vaak genoeg; bij een slimme videodeurbel gelden meestal strengere eisen voor voeding en compatibiliteit.
Geschikte beltransformator
De transformator bepaalt of de beldrukker, het lampje en de gong stabiel werken. Kijk op het typeplaatje naar de uitgangsspanning en het vermogen, niet alleen naar het voltage. Een oude 8V-transformator kan voldoende zijn voor een standaard gong, maar te zwak worden zodra er continu een lampje bij komt.
Gebruik je de deurbel dagelijks of hangt er een slimme deurbel met camera, dan is deze controle extra belangrijk. Bij incidenteel gebruik merk je een zwakke transformator soms pas laat, bijvoorbeeld aan een flikkerend lampje of een gong die niet elke keer reageert.
Schroevendraaier en striptang
Gebruik een fijne schroevendraaier die goed in de klemmen past. Met een striptang haal je net genoeg isolatie weg zonder de koperen kern te beschadigen. Dat voorkomt losse contacten, vooral bij dunne beldraadjes die snel knakken of half afbreken.
Multimeter of spanningszoeker
Een multimeter is bij deze klus praktischer dan alleen een spanningszoeker. Je kunt meten welke lage spanning de transformator werkelijk levert en of die spanning nog aanwezig is bij de beldrukker. Vertrouw niet blind op draadkleuren, want bij oudere installaties zijn die lang niet altijd logisch of volgens dezelfde standaard gebruikt.
Handleiding van je model
Leg het aansluitschema naast je werkplek. Fabrikanten gebruiken verschillende klemnamen en bij verlichte beldrukkers is niet altijd meteen duidelijk welke aansluiting voor het lampje en welke voor het schakelcontact is. Als de handleiding een minimale transformatorwaarde noemt, behandel die dan als grens en niet als vrijblijvende tip.

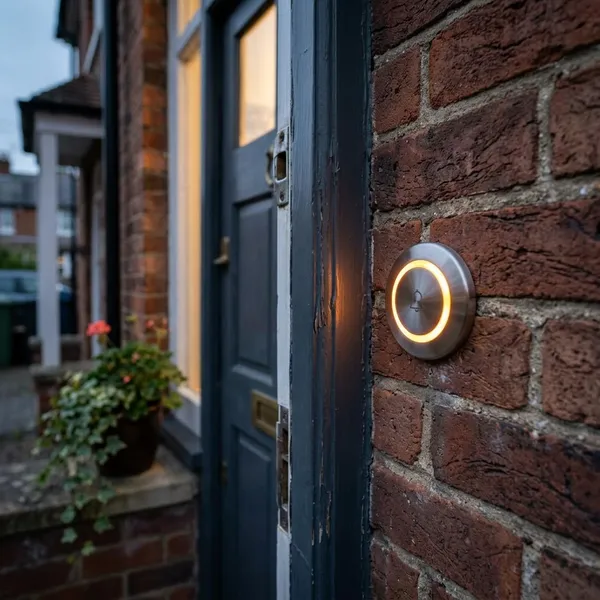

Hoe een verlichte beldrukker werkt
Een verlichte beldrukker combineert twee functies: de knop schakelt de bel, terwijl het lampje de knop zichtbaar houdt in het donker. Dat kleine verschil verklaart veel storingen. Een gewone deurbelknop hoeft alleen kort contact te maken; een verlichte knop vraagt daarnaast een constante, kleine voeding voor het lampje.
Lampje krijgt lage spanning
Het lampje hoort op lage spanning te werken via de beltransformator, niet rechtstreeks op netspanning. Brandt het zwak, knippert het of blijft het uit, dan is de oorzaak vaak een verkeerde aansluiting, een te lage spanning of een beldrukker die niet geschikt is voor jouw tweedraadsinstallatie.
Drukknop activeert de bel
De drukknop is een momentschakelaar: alleen tijdens het indrukken wordt het circuit gesloten. Dat is ook de reden waarom een gewone lichtschakelaar meestal geen goede vervanger is. Die blijft aan of uit staan, waardoor een gong kan blijven brommen of onnodig belast wordt.
Gong maakt het geluid
De gong reageert zodra de drukknop het circuit sluit. Een mechanische gong met een slaghamer vraagt vaak iets anders van de transformator dan een elektronische gong met melodie. Merk je na montage alleen een zachte tik of een halve toon, kijk dan niet alleen naar de knop maar ook naar de combinatie gong-transformator.
Transformator verlaagt de spanning
De transformator maakt van de huisinstallatie een veilige lage spanning voor het belcircuit. Dat betekent niet dat je zorgeloos bij de transformator kunt werken: de primaire kant is verbonden met 230 volt. Controleer dus eerst aan welke kant je werkt en schakel de juiste groep uit voordat je iets losneemt.

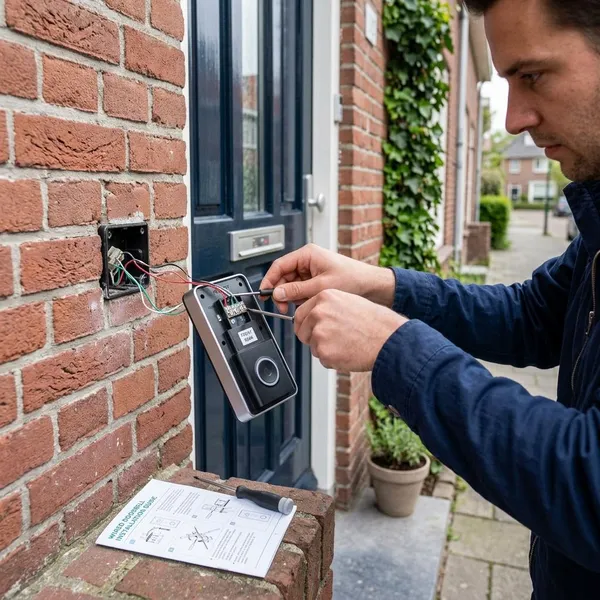

Deurbel met licht aansluiten in stappen
Werk van de voeding naar de knop, niet andersom. De meest logische volgorde is: stroom uitschakelen, transformator controleren, bedrading bekijken, beldrukker aansluiten en daarna pas testen. Zo voorkom je dat je lang aan de knop blijft zoeken terwijl het probleem bij de transformator of gong zit.
Stroom uitschakelen
Schakel de groep uit waarop de beltransformator zit en controleer daarna of er geen spanning meer staat op de aansluitpunten waar je aan werkt. De draden bij de beldrukker voeren meestal lage spanning, maar bij de transformator kom je dichter bij de huisinstallatie. Weet je niet zeker welke groep het is, stop dan met gokken en meet eerst.
Transformator controleren
Lees de waarden op de transformator en vergelijk die met de eisen van je beldrukker en gong. Meet daarna de uitgangsspanning met een multimeter. Zakt de spanning duidelijk weg zodra je de knop indrukt, dan wijst dat vaak op een te lichte of verouderde transformator.
- Oude woning: extra kritisch kijken naar verouderde transformator en broze draden.
- Nieuwe verlichte knop: controleren of de bestaande voeding ook het lampje aankan.
- Slimme deurbel: altijd de voorgeschreven adapter of transformator van de fabrikant volgen.
Bestaande bedrading bekijken
Maak vóór het loshalen een foto van de oude aansluiting. Kijk daarna hoeveel aders je bij de knop hebt en of ze schoon, stevig en lang genoeg zijn. Groene aanslag, gebroken isolatie of extreem korte draadeinden zijn geen details; ze zorgen juist bij lage spanning snel voor onbetrouwbaar contact.
Draden op de beldrukker aansluiten
Sluit de draden aan op de klemmen die in het schema bij jouw model horen. Gebruik niet zomaar twee willekeurige aansluitpunten omdat de schroefjes toevallig passen. Bij sommige verlichte beldrukkers werkt de bel dan wel, maar krijgt het lampje geen voeding, of andersom.
Strip alleen het stukje draad dat in de klem verdwijnt. Zie je na vastdraaien nog blank koper buiten de klem, knip of strip dan opnieuw. Dat is een kleine correctie, maar voorkomt kortsluiting en storingen in de compacte behuizing van de beldrukker.
Bel en transformator verbinden
Controleer of de kring logisch loopt: transformator, drukknop, gong en terug naar de transformator volgens het schema van jouw installatie. Bij een bestaande gong hoef je niet alles opnieuw te bedenken; vaak is het verstandiger om de werkende oude opstelling als basis te houden en alleen de beldrukker netjes te vervangen.
Lampje en gong testen
Schakel de stroom weer in en test in twee stappen. Kijk eerst of het lampje normaal brandt en druk daarna meerdere keren op de knop. Let op flikkeren, brommen, een zwakke slag of een gong die blijft hangen. Zie je zo’n signaal, schakel de stroom opnieuw uit en controleer de laatste wijziging voordat je verder zoekt.

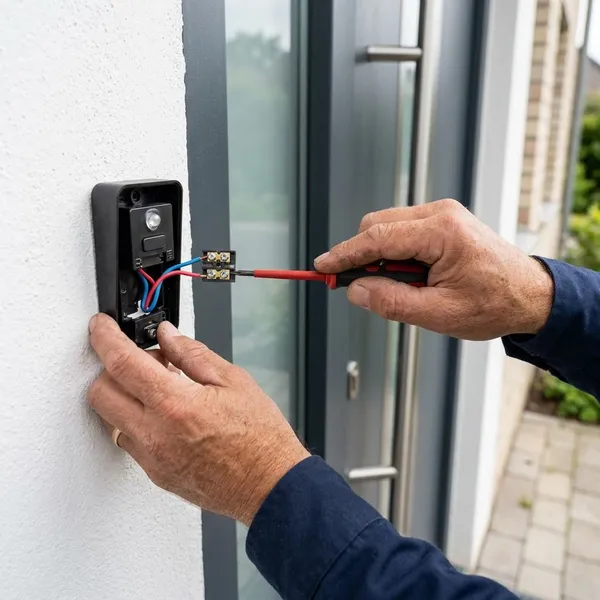

Deurbel met licht aansluiten met 2 draden
Veel bestaande deurbellen hebben bij de voordeur maar twee draden. Dat kan prima werken met een verlichte beldrukker, maar alleen als het model daarvoor gemaakt is. Dit is vooral een belangrijk verschil tussen een simpele vervanging van een oude knop en een upgrade naar een luxer of slim model.
Twee aansluitpunten gebruiken
Gebruik bij een tweedraadsopstelling de twee klemmen die de fabrikant voor die aansluiting aangeeft. Staat in de handleiding dat een extra draad nodig is voor permanente verlichting, dan kun je dat niet netjes oplossen door willekeurig door te verbinden. Kies dan een ander model of pas de installatie aan.
Draden stevig vastzetten
Bij twee draden is elk contactpunt belangrijk. Zet de aders stevig vast en trek er heel licht aan om te controleren of ze niet loskomen. Bij een deurbel buiten speelt ook vocht en temperatuur mee, waardoor een net-niet-vast draadje na een paar weken alsnog storing kan geven.
- Tijdelijke vervanging: kies liever een eenvoudige beldrukker die zeker met twee draden werkt.
- Langdurige oplossing: controleer meteen of transformator, gong en bedrading nog toekomstbestendig zijn.
Geen koper bloot laten
Laat geen blank koper buiten de klem uitsteken. In een kleine beldrukker zitten de aansluitpunten dicht bij elkaar, waardoor een te lang gestript draadje makkelijk tegen een ander contact komt. Werk het draadeinde opnieuw af als het rafelig, geoxideerd of te ver gestript is.
Conclusie
Een verlichte deurbelknop aansluiten is vooral een kwestie van rustig controleren: eerst de transformator, dan de bedrading en pas daarna de knop zelf. Met een passende beldrukker, nette klemmen en een voeding die genoeg vermogen levert, voorkom je de meeste problemen. Wordt de transformator onduidelijk, beschadigd of kom je bij 230 volt-aansluitingen waar je niet zeker van bent, dan is uitbesteden de veiligste keuze.
