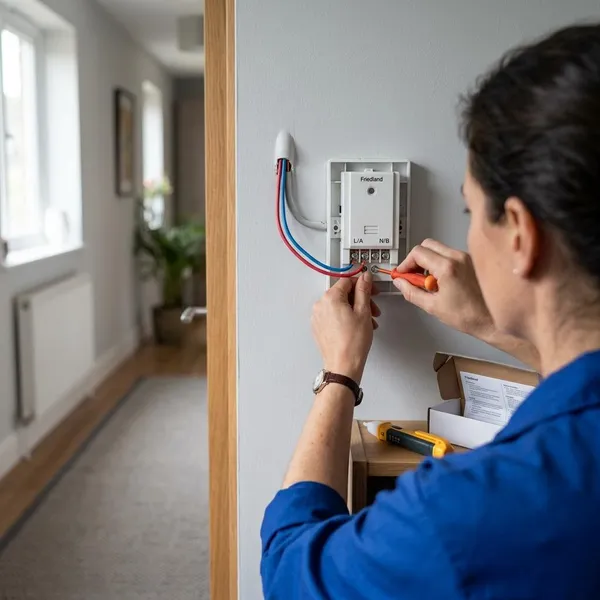

Zie je bij de deurbel een rode en een blauwe draad, dan kun je daar vaak gewoon een nieuwe bel op aansluiten. De volgorde maakt bij veel gewone deurbellen niet uit, maar de spanning wél: controleer eerst of het laagspanning is en of de beltrafo past bij jouw deurbel. Vooral bij een slimme deurbel aansluiten rood blauw gaat het meestal mis door een te zwakke transformator, niet door de kleur van de draden.

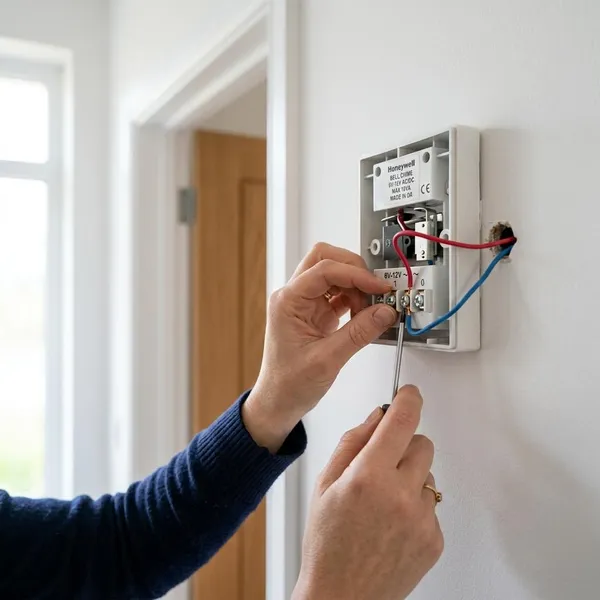

Deurbel aansluiten met 2 draden in stappen
Bij een aansluiting met twee draden gaat het meestal om een eenvoudige kring tussen beltrafo, drukknop en eventueel een binnenbel. De veilige volgorde is belangrijker dan de kleur: eerst spanningsloos maken, dan meten, daarna pas strippen en aansluiten.
Stroom van de beltrafo uitschakelen
Begin bij de beltransformator, vaak in of bij de meterkast. Schakel de groep uit waar de beltrafo op zit en controleer daarna pas de draden bij de voordeur. Een deurbel werkt meestal op laagspanning, maar de trafo zelf is verbonden met de vaste elektrische installatie.
Controleren of het laagspanning is
Zet de multimeter op de juiste stand en meet tussen de rode en blauwe draad. Bij een gewone deurbel zie je vaak ongeveer 8 tot 12 volt, terwijl veel slimme deurbellen eerder 16 tot 24 volt nodig hebben. Meet je een waarde die duidelijk buiten een normale deurbelinstallatie valt, stop dan met aansluiten.
- Wel laagspanning gemeten: je kunt verder met de bedrading controleren.
- Geen spanning gemeten: kijk eerst naar trafo, groep en oude gong.
- Onverwacht hoge spanning: niet aansluiten en laten controleren.
Rood en blauw netjes strippen
Knip beschadigde of geoxideerde uiteinden liever een stukje terug en strip alleen genoeg koper om goed in de klem te vallen. Meestal is een halve tot één centimeter genoeg. Te lang blank koper geeft meer kans op contact met de behuizing of een andere klem.
Beide draden op de klemmen zetten
Bij een traditionele drukknop of eenvoudige gong maakt rood of blauw meestal niet uit, omdat veel belinstallaties met wisselspanning werken. Zet de twee draden op de twee klemmen, draai ze stevig vast en controleer of er geen los koperdraad uitsteekt.
Vervang je alleen een oude drukknop door een nieuwe gewone beldrukker, dan is dit vaak de hele klus. Maak wel eerst een foto van de oude aansluiting; dat scheelt zoeken als de binnenbel daarna niet reageert.
- Geen trek op de draad: laat net genoeg speling achter de bel.
- Koper volledig onder de klem: zo voorkom je los contact.
- Niet forceren bij weinig ruimte: een draad die knikt kan later breken.
Stroom aanzetten en testen
Zet de stroom pas weer aan als de deurbel vast genoeg zit en de draden niet tegen elkaar kunnen komen. Test daarna eerst de simpele functie: druk op de knop en luister of de gong reageert, of kijk bij een slimme deurbel of hij normaal opstart.
Werkt de bel niet, begin dan niet meteen met opnieuw strippen of onderdelen vervangen. Controleer eerst de klemmen en meet daarna opnieuw de spanning op de aansluiting. Bij een slimme deurbel die steeds opnieuw opstart, is de trafo vaak te licht of past de bestaande binnenbel niet goed in het circuit.
Welke spanning heeft je deurbel nodig
De kleur van de draden vertelt niet welke deurbel erop kan. De keuze hangt vooral af van de spanning en het vermogen van de beltrafo. Een simpele gong vraagt weinig, een videodeurbel heeft continu voeding nodig voor camera, wifi en meldingen.
Gewone deurbel vaak 8 tot 12V
Voor een gewone bedrade deurbel is 8 tot 12V vaak voldoende. Dat past bij veel oudere installaties met een eenvoudige beldrukker en een mechanische of elektronische gong.
Slimme deurbel vaak 16 tot 24V
Bij een slimme deurbel zie je vaak een hogere eis, bijvoorbeeld 16 tot 24V, maar het exacte bereik verschilt per merk en model. Kijk daarom niet alleen naar volt, maar ook naar het gevraagde vermogen als dat in VA of ampère wordt vermeld.
| Situatie | Waar eerst naar kijken | Praktisch oordeel |
|---|---|---|
| Alleen gewone drukknop vervangen | Meet of er laagspanning aanwezig is | Vaak goed zelf te doen |
| Oude 8V-trafo met videodeurbel | Vergelijk trafo met de merkeis | Vaak te licht of instabiel |
| Bestaande gong behouden | Controleer of merk een module vereist | Niet gokken met direct aansluiten |
Slimme deurbel aansluiten op rood en blauw
Een slimme deurbel kan vaak op de bestaande rode en blauwe draad, maar alleen als de rest van het belcircuit daarbij past. De twee draadjes bij de voordeur zijn dus niet het hele verhaal: trafo, gong en eventuele merkmodule bepalen samen of het stabiel werkt.
Handleiding per merk volgen
Twee slimme deurbellen kunnen er aan de achterkant bijna hetzelfde uitzien, maar toch anders worden aangesloten. Het ene merk laat de draden direct op de montageplaat zetten, het andere merk schrijft een chime-adapter, draadbrug of power kit voor.
Transformator controleren
De trafo is bij slimme deurbellen vaak de beslissende schakel. Zoek op het label naar de uitgangsspanning en het vermogen. Staat er alleen 8V op, dan is dat voor veel videodeurbellen verdacht weinig; staat er geen leesbaar label meer op, dan is meten of vervangen meestal verstandiger dan gokken.
- Voltage: moet binnen het bereik van jouw model vallen.
- Vermogen: moet genoeg zijn voor continu gebruik.
- Type stroom: AC of DC moet overeenkomen met de deurbel.
Let ook op klachten die op wifi lijken maar elektrisch kunnen zijn: herstarten, wegvallend beeld, een tikkende gong of een deurbel die alleen werkt zolang de accu nog wat bijspringt.
Bypass of power kit plaatsen als dat nodig is
Een bypass of power kit is geen extraatje als de fabrikant die voorschrijft. Zo’n onderdeel zorgt ervoor dat de slimme deurbel en de bestaande gong elkaar niet storen.
Bij een huis waar de oude mechanische gong moet blijven hangen, is dit een veelvoorkomend punt. Zonder module kan de gong brommen, niet meer afgaan of juist onverwacht reageren. Plaats de module op de plek die het schema aangeeft, meestal bij de binnenbel of chime.
App pas instellen na stroomtest
Wacht met wifi, account en meldingen tot de deurbel elektrisch stabiel reageert. Eerst moet hij netjes opstarten, op de knop reageren en niet direct opnieuw beginnen.
- Voeding inschakelen en opstartgedrag controleren.
- Knop en eventuele binnenbel testen.
- Daarna pas koppelen met de app.

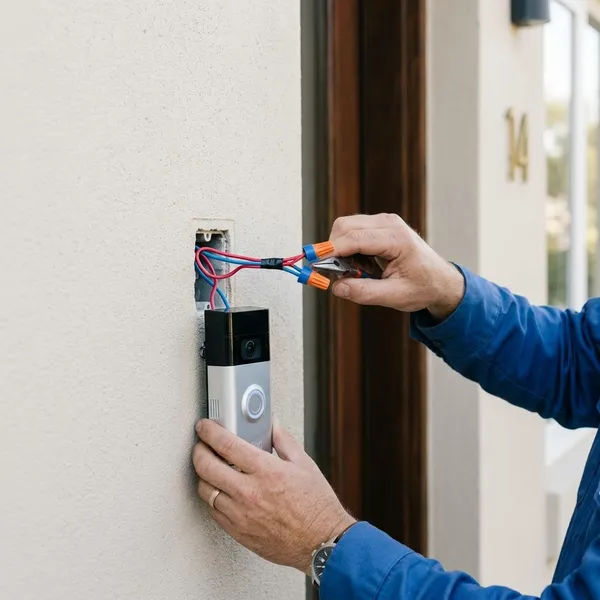

Wanneer schakel je een elektricien in
Zelf aansluiten is vooral geschikt als je twee nette draden hebt, laagspanning meet en de trafo duidelijk past bij de deurbel. Zodra je moet zoeken in de meterkast, onduidelijke draden tegenkomt of geen normale spanning meet, wordt professioneel laten controleren meestal sneller en veiliger.
Onduidelijke of beschadigde bedrading
Zie je broze isolatie, groene aanslag, losse aders of meer draden dan verwacht, sluit dan niet op kleur aan. In oudere woningen zijn beldraden soms verlengd, omgelegd of anders gebruikt dan je zou denken.
Geen laagspanning meetbaar
Meet je niets tussen rood en blauw, terwijl de groep aan staat en je meetmethode klopt, dan zit het probleem waarschijnlijk vóór de deurbel. Denk aan een defecte trafo, draadbreuk, losse verbinding of een oude gong die het circuit onderbreekt.
Werk aan de meterkast
Zodra de beltrafo in of naast de meterkast vervangen of opnieuw aangesloten moet worden, is een elektricien de veilige keuze. De deurbelzijde is laagspanning, maar de primaire kant van de trafo zit aan de huisinstallatie.
Twijfel over trafo of veiligheid
Als je niet zeker weet wat de trafo levert, of als de installatie er rommelig uitziet, is stoppen geen overdreven voorzichtigheid. Een deurbel is klein, maar een verkeerde voeding kan wel schade, storingen of onveilige situaties geven.
- Onleesbare trafo: laat spanning en vermogen controleren.
- Vochtige buitenplek: let extra op kabeldoorvoer en afdichting.
- Terugkerende storingen: laat het hele belcircuit doormeten.
Conclusie
Rood en blauw kun je bij veel deurbellen gewoon als de twee beldraden gebruiken, maar controleer eerst de spanning en de staat van de aansluiting. Voor een gewone drukknop is dat vaak genoeg; bij een slimme deurbel bepaalt vooral de trafo of het betrouwbaar blijft werken. Zodra de bedrading onduidelijk is of er werk aan de meterkast nodig is, is een elektricien de verstandigste keuze.
