Een Niko deurbel 12V aansluiten is meestal geen moeilijke klus, zolang je niet zomaar de oude draden overneemt. De beldrukker is maar één onderdeel van de installatie: trafo, gong, kabel en spanning moeten allemaal bij elkaar passen. Werk daarom rustig, meet eerst wat er aanwezig is en schakel de stroom uit voordat je iets losmaakt.
Controleer eerst je bestaande deurbelinstallatie
Begin niet bij de nieuwe drukknop, maar bij de bestaande installatie. Veel problemen ontstaan doordat een oude trafo 8V levert, een gong niet geschikt is voor 12V of de bedrading ergens slecht contact maakt.
Kijk welke spanning je huidige trafo levert
Zoek de beltransformator op, vaak in of bij de meterkast. Op het typeplaatje staat meestal welke spanning hij levert: bijvoorbeeld 8V, 12V of 24V. Voor een 12V-installatie moet de uitgang ook echt rond 12V zitten.
- Controleer of de uitgang AC of DC is.
- Meet bij twijfel met een multimeter op de juiste stand.
- Let op brommen, warmte of wisselende spanning bij oudere trafo's.
Werk niet aan de 230V-zijde van de transformator als je daar geen ervaring mee hebt. Laat dat deel bij twijfel door een vakman controleren.
Controleer of je gong geschikt is voor 12V
De gong moet dezelfde spanning aankunnen als de voeding. Een oude 8V-gong kan op 12V te hard slaan of sneller slijten. Een elektronische gong kan zelfs helemaal niet reageren als het type stroom niet klopt.
Kijk op de behuizing of in de productinformatie naar de werkspanning en naar AC/DC. Bij een mechanische gong is de aansluiting vaak simpel, maar bij elektronische modellen zijn er soms aparte klemmen voor voeding en drukknop.
Bekijk welke draden naar drukknop en gong lopen
Een klassieke deurbel werkt vaak met tweeaderige kabel, maar oude installaties zijn niet altijd logisch opgebouwd. Er kan een lasdoos tussen zitten, een oude extra bel of een verlenging met andere draadkleuren.
- Maak een foto voordat je iets losmaakt.
- Markeer de draden met tape als de route onduidelijk is.
- Controleer op broze isolatie, oxidatie en losse klemmen.
Check het exacte Niko model voordat je aansluit
Niet elke Niko beldrukker wordt op dezelfde manier aangesloten. Een eenvoudige drukknop werkt meestal als potentiaalvrij schakelcontact. Een verlichte uitvoering of een model uit een specifieke reeks kan extra eisen hebben.
Controleer daarom het modelnummer, de klembenamingen en het aansluitschema. Dat voorkomt dat je een knop monteert die mechanisch past, maar elektrisch niet goed is aangesloten.

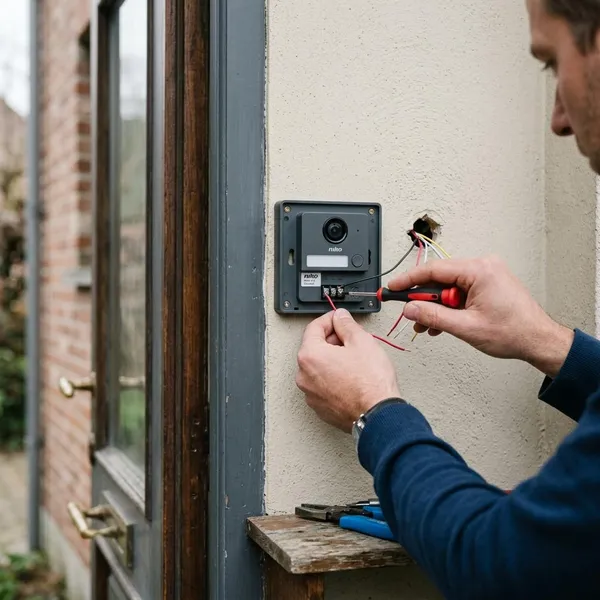

Wat heb je nodig om een Niko deurbel 12V aan te sluiten
Met de juiste onderdelen blijft de installatie overzichtelijk. Het belangrijkste is niet dat alles nieuw is, maar dat elk onderdeel geschikt is voor dezelfde spanning en hetzelfde type stroom.
Een geschikte 12V beltransformator
De beltransformator zet netspanning om naar lage spanning voor de deurbelinstallatie. Voor een 12V-opstelling kies je een trafo die 12V levert en voldoende vermogen heeft voor de gong en eventuele verlichting in de drukknop.
| Controlepunt | Waar let je op? |
|---|---|
| Spanning | 12V uitgang, passend bij gong en drukknop |
| AC of DC | Moet overeenkomen met de eisen van de gong |
| Vermogen | Voldoende VA, vooral bij elektronische gong of lange kabel |
| Montage | Bij voorkeur netjes en bereikbaar geplaatst |
Een passende gong of bel
De gong bepaalt of je de bel in huis goed hoort. Kies een model dat geschikt is voor 12V en voor het type voeding van je installatie. Let niet alleen op het geluid, maar ook op de technische gegevens.
- Voor een kleine woning is een eenvoudige gong vaak genoeg.
- Voor een grotere woning kan een luider model handiger zijn.
- Bij elektronische gongen is AC/DC extra belangrijk.
Tweeaderige deurbelkabel
Voor een gewone deurbelinstallatie is tweeaderige laagspanningskabel meestal voldoende. Bestaande kabel kun je hergebruiken als die nog stevig, schoon en goed geïsoleerd is.
Vervang de kabel als je groene aanslag, broze isolatie of beschadigde aders ziet. Vooral bij de voordeur krijgen draden vaak meer te verduren door vocht, kou en beweging.
Basisgereedschap en een spanningstester
Leg het gereedschap klaar voordat je begint. Zo hoef je tijdens het aansluiten niet met losse draden te zoeken naar een tang of tester.
- schroevendraaier die past op de klemmen
- draadstripper of scherp striptangetje
- multimeter of spanningstester
- tape om draden te markeren
- zaklamp en eventueel een foto van de oude aansluiting

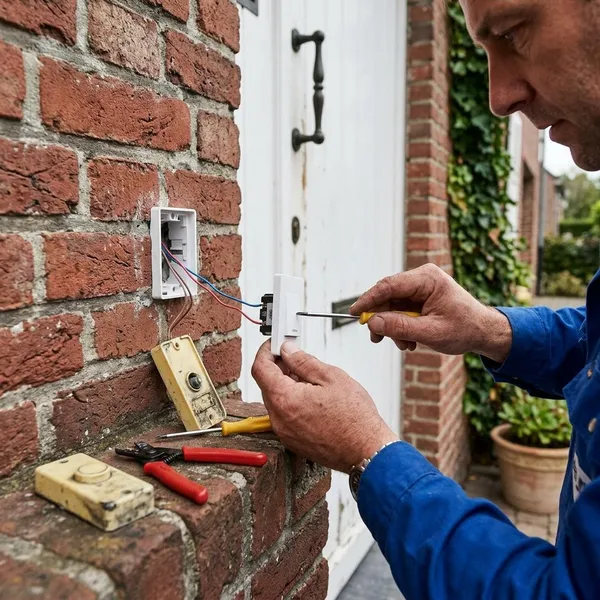

Niko deurbel 12V aansluiten stap voor stap
Werk in een vaste volgorde. Eerst veilig uitschakelen en meten, daarna pas losmaken, aansluiten en testen. Zo voorkom je dat je achteraf niet meer weet welke draad waar zat.
Schakel de stroom veilig uit
Schakel de groep uit waarop de beltransformator is aangesloten. De deurbel werkt aan de secundaire kant op lage spanning, maar de transformator zelf heeft ook een 230V-zijde.
Controleer met een spanningstester of de installatie echt spanningsloos is. Vertrouw niet alleen op de stand van een schakelaar, zeker niet in oudere meterkasten.
Bepaal welke draad van de trafo komt
Bekijk welke draad vanaf de transformator komt en welke richting gong of drukknop gaat. Bij een simpele drukknop maakt polariteit vaak niet uit, maar voor foutzoeken is het wel belangrijk dat je de draadroute begrijpt.
Gebruik draadkleuren alleen als hulpmiddel. In oude installaties zijn kleuren vaak door elkaar gebruikt of later verlengd met een andere kabel.
Sluit de twee draden aan op de Niko beldrukker
Een standaard Niko beldrukker sluit je meestal aan op twee contactklemmen. De knop sluit het circuit alleen op het moment dat je erop drukt.
- Strip de aders kort en netjes.
- Laat geen lang stuk blank koper uitsteken.
- Zet de aders stevig vast in de klemmen.
- Controleer of de drukknop soepel terugveert.
Heeft de beldrukker verlichting, volg dan het schema van dat specifieke model. De aansluitpunten kunnen dan afwijken van een gewone pulsdrukker.
Verbind de gong met de 12V voeding
De gong komt in hetzelfde laagspanningscircuit. In een eenvoudige opstelling loopt één kant van de 12V-voeding naar de gong en wordt de andere kant via de drukknop geschakeld. Zodra je op de knop drukt, sluit de kring en klinkt de bel.
Bij elektronische gongen kunnen de klemmen anders zijn ingedeeld. Kijk goed naar aanduidingen zoals voeding, drukknop, common of front door.
Controleer alle aansluitingen
Controleer alles voordat je de spanning terugzet. Trek zacht aan de draden, kijk of de klemmen vastzitten en controleer of er geen losse koperdraadjes tegen elkaar kunnen komen.
- Trafo: 12V en juiste AC/DC-uitgang.
- Gong: geschikt voor dezelfde spanning.
- Drukknop: correct aangesloten en niet scheef gemonteerd.
- Kabel: geen zichtbare schade of losse verbindingen.
Zet de spanning terug en test de bel
Schakel de stroom weer in en druk kort op de bel. De gong hoort direct te reageren. Test een paar keer achter elkaar en let op brommen, vertraging of een knop die blijft hangen.
Werkt de bel goed, monteer dan de afdekking netjes vast. Werkt hij niet, ga niet willekeurig draden wisselen, maar controleer stap voor stap voeding, drukknop, gong en kabel.
Niko deurbel werkt niet na aansluiten
Als de deurbel niet werkt, is de drukknop niet automatisch kapot. Meestal zit de fout in de voeding, een losse klem, een verkeerde gong of een kabelbreuk.
Meet eerst de spanning op de trafo
Begin bij de transformator. Meet of er spanning uitkomt en of die rond 12V ligt. Controleer meteen of je op AC of DC meet, afhankelijk van de uitgang van de trafo.
Een oude trafo kan onbelast nog goed lijken, maar inzakken zodra de gong stroom vraagt. Test daarom ook tijdens het indrukken van de belknop als dat veilig kan.
Test of de drukknop goed schakelt
Met een multimeter in continuïteitsstand kun je controleren of de drukknop sluit wanneer je erop drukt. Zonder goede schakeling krijgt de gong geen signaal.
Kijk ook naar de montage. Een knop die te strak of scheef in het frame zit, kan blijven hangen of juist niet ver genoeg indrukken.
Controleer de gong apart
Als trafo en drukknop goed lijken, controleer dan de gong. Bij een mechanische gong kan het slagmechanisme vastzitten. Bij een elektronische gong kan de voeding of interne elektronica het probleem zijn.
Gebruik hiervoor de instructies van de fabrikant. Ga niet experimenteren met hogere spanning om te kijken of de gong dan wel reageert.
Kijk of de bedrading onderbroken is
Blijft alles afzonderlijk goed lijken, dan is de kabel verdacht. Meet de continuïteit van de aders en controleer alle tussenpunten, zoals lasdozen of oude verlengingen.
Een snelle proef is tijdelijk een losse testkabel gebruiken. Werkt de bel daarmee wel, dan zit de fout vrijwel zeker in de vaste bedrading.
Conclusie
Een Niko deurbel 12V aansluiten lukt het best als je eerst de bestaande installatie controleert. Meet de trafo, controleer of de gong geschikt is voor 12V, let op AC of DC en gebruik alleen goede bedrading. Daarna sluit je de beldrukker rustig aan als schakelcontact en test je de installatie pas wanneer alle klemmen stevig vastzitten.
