Een Byron deurbel bedraad aansluiten kun je meestal zelf doen, maar alleen als je eerst zeker weet welke voeding je hebt en de stroom uitschakelt vóór je aan de transformator werkt. De meeste fouten ontstaan niet bij de belknop, maar bij een verkeerde transformator, oude draad die nog net contact maakt of een klem die niet goed vastzit. Begin dus niet met schroeven, maar met controleren: spanning, draadstaat en het aansluitschema van jouw Byron-model.

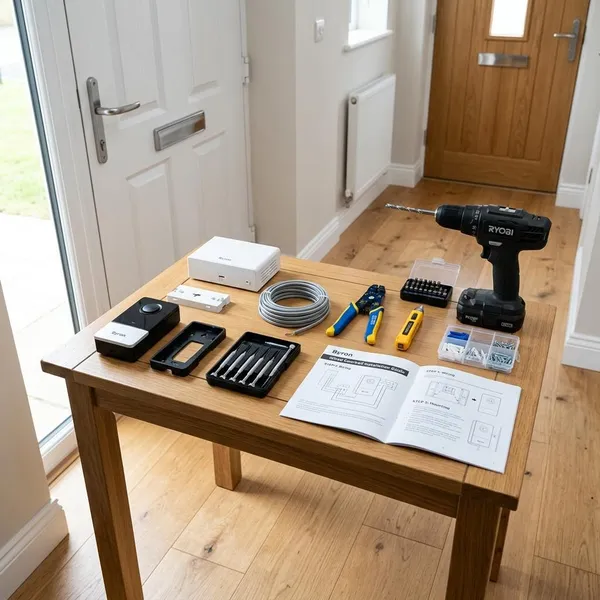

Wat heb je nodig voor een bedrade Byron deurbel
Leg eerst alles klaar en controleer of de onderdelen bij elkaar passen. Bij een eenvoudige vervanging lijkt dat overdreven, maar juist dan gebruik je vaak oude draden, een bestaande gong of een transformator waarvan niemand meer weet welke spanning hij levert.
Byron beldrukker en gong
De beldrukker is de knop buiten; de gong is het onderdeel binnen dat geluid maakt. Gebruik je een complete Byron-set, dan zijn die meestal op elkaar afgestemd. Combineer je een nieuwe Byron-beldrukker met een oude gong, controleer dan vooral of de spanning en het type aansluiting overeenkomen.
Geschikte deurbeltransformator
Bij veel bedrade Byron-deurbellen heb je een transformator nodig die 230V omzet naar laagspanning. Vaak gaat het om een lage belspanning zoals 8V, maar vertrouw niet op gokken of op wat er vroeger hing. Kijk naar de handleiding van jouw model en naar het typeplaatje van de transformator.
- Wel gebruiken: een transformator met passende uitgangsspanning en duidelijke markering.
- Niet zomaar gebruiken: een oude transformator zonder typeplaatje, met bromgeluid of onbekende uitgangsspanning.
- Bij twijfel: meten met een multimeter of vervangen door een passend exemplaar.
Deurbeldraad en aansluitklemmen
Deurbeldraad hoeft niet zwaar te zijn, maar moet wel schoon, heel en stevig genoeg zijn om goed onder een klem te blijven zitten. Strip de uiteinden kort en netjes; zichtbaar blank koper buiten de klem is vragen om storingen of kort contact.
Gebruik je bestaande draad uit een kozijn, trek er dan niet hard aan. Als de draad stug, zwart uitgeslagen of broos is, is vervangen verstandiger dan proberen hem nog één keer te redden.
Schroevendraaier en spanningstester
Een passende schroevendraaier voorkomt beschadigde klemmen. Een spanningstester is belangrijker: daarmee controleer je of de voedingszijde van de transformator echt spanningsvrij is. Alleen de groep uitzetten en aannemen dat het goed zit, is bij oudere groepenkasten geen veilige werkwijze.
Byron deurbel bedraad aansluiten in 7 stappen
Werk rustig van voeding naar gong en beldrukker. Als er iets misgaat, kun je dan eenvoudig terugvinden waar de fout zit. De precieze klemnummers kunnen per Byron-model verschillen, dus gebruik het schema van jouw set als leidraad.
Schakel de stroom uit
Zet de juiste groep uit voordat je aan de transformator of de voedingsaansluiting komt. Controleer daarna met een spanningstester of er echt geen spanning meer aanwezig is. Dit is vooral belangrijk omdat de deurbel zelf laagspanning kan gebruiken, terwijl de ingang van de transformator met 230V te maken heeft.
Controleer de bestaande draden
Bekijk eerst welke draad naar de beldrukker loopt, welke bij de gong uitkomt en waar de transformator in het circuit zit. Plak eventueel een stukje tape op de uiteinden of maak een simpele schets. Dat scheelt veel zoekwerk wanneer er meerdere oude draden uit de muur komen.
Plaats de transformator
Monteer de transformator op een droge, bereikbare plek, bijvoorbeeld in of bij de meterkast als dat volgens de handleiding past. Sluit de 230V-zijde alleen aan wanneer je zeker weet dat de spanning uit staat en de transformator geschikt is voor jouw Byron-deurbel.
- Toegankelijk houden: je moet later nog kunnen meten of vervangen.
- Droog monteren: niet op een plek waar vocht of condens een rol speelt.
- Duidelijk scheiden: houd voedingszijde en laagspanningszijde overzichtelijk.
Bevestig de gong binnen
Kies een plek waar je de bel goed hoort, meestal in de hal of gang. Monteer de grondplaat stevig en laat de kap nog even open. Zo kun je na het aansluiten direct bij de klemmen als de eerste test niet goed gaat.
Let erop dat de draad niet strak onder spanning staat. Een draad die net te kort is, kan bij het sluiten van de behuizing uit de klem worden getrokken.
Monteer de beldrukker buiten
Plaats de beldrukker op een logische hoogte naast de voordeur en liefst een beetje beschut tegen regen. Voer de draad zo door dat hij niet wordt afgekneld tussen de drukker en de muur of het kozijn.
Voor tijdelijk herstel, bijvoorbeeld omdat de oude knop stuk is, kun je soms de bestaande gaten en draadroute gebruiken. Voor een langdurige nette montage is het beter om meteen te zorgen voor een droge doorvoer en voldoende draadlengte achter de drukker.
Sluit de draden op de juiste klemmen aan
Volg het aansluitschema van jouw Byron-model. In een standaard laagspanningsopstelling vormen transformator, gong en beldrukker samen één circuit: de drukker sluit het contact en de gong reageert. De exacte klemmen kunnen per type anders heten.
Zet de stroom aan en test de bel
Schakel de stroom pas weer in als alle klemmen zijn gecontroleerd. Druk meerdere keren op de bel en luister of de gong direct en gelijkmatig reageert. Een bromtoon, hapering of warme transformator is een teken om opnieuw uit te schakelen en de aansluiting na te lopen.
Werkt er niets, begin dan niet willekeurig draden om te wisselen. Controleer eerst of de transformator spanning levert, daarna of de beldrukker contact maakt en daarna pas de gong.

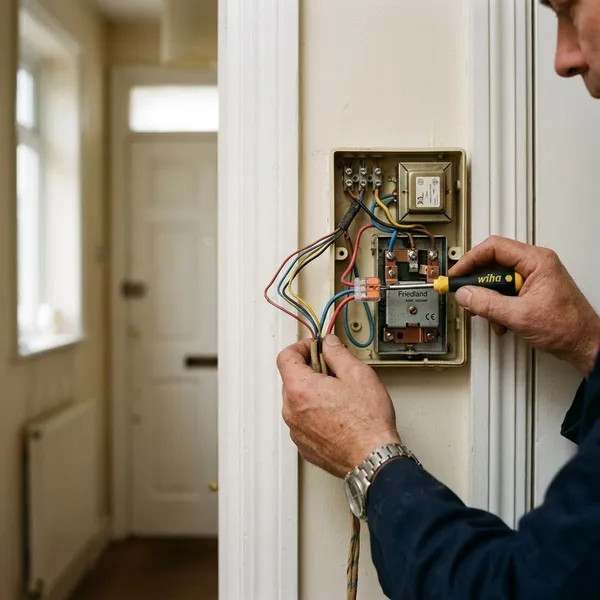

Wanneer heb je een transformator nodig
De transformator is nodig zodra jouw deurbel niet rechtstreeks op netspanning werkt, maar op laagspanning. Bij bedrade Byron-modellen komt dat vaak voor. De handleiding van het exacte model bepaalt uiteindelijk welke voeding nodig is.
Zie de transformator niet als bijzaak. Een verkeerde of versleten voeding kan dezelfde klachten geven als slechte bedrading: een zwakke beltoon, brommen of helemaal geen reactie.
Bij de meeste laagspanningsbellen
Staat er in de handleiding een lage voedingsspanning, dan hoort daar normaal gesproken een passende transformator bij. Sluit zo’n deurbel niet direct op 230V aan; dat kan het apparaat beschadigen en is onveilig.
Bij vervanging van een oude deurbel
Een bestaande transformator kun je soms blijven gebruiken, maar alleen na controle. Kijk naar het typeplaatje, meet de uitgangsspanning als je kunt en let op brommen of instabiele werking.
Bij een eenvoudige één-op-één vervanging is hergebruik aantrekkelijk. Bij een installatie die al kuren had vóór je de nieuwe Byron-deurbel plaatste, is de transformator juist een van de eerste onderdelen om verdacht te vinden.
Bij twijfel over bestaande voeding
Onbekende voeding is geen goede basis voor een nieuwe deurbel. Meet de spanning of laat dit doen als je daar geen ervaring mee hebt. Vind je geen markering op de transformator en is de bedrading onduidelijk, dan is vervangen vaak praktischer dan blijven zoeken.
Niet bij modellen met ingebouwde voeding
Sommige modellen werken anders, bijvoorbeeld met ingebouwde voeding of batterij. Dan is een losse transformator niet nodig, mits de handleiding dat duidelijk aangeeft. Sluit zo’n model niet aan alsof het automatisch een klassieke laagspanningsbel is.

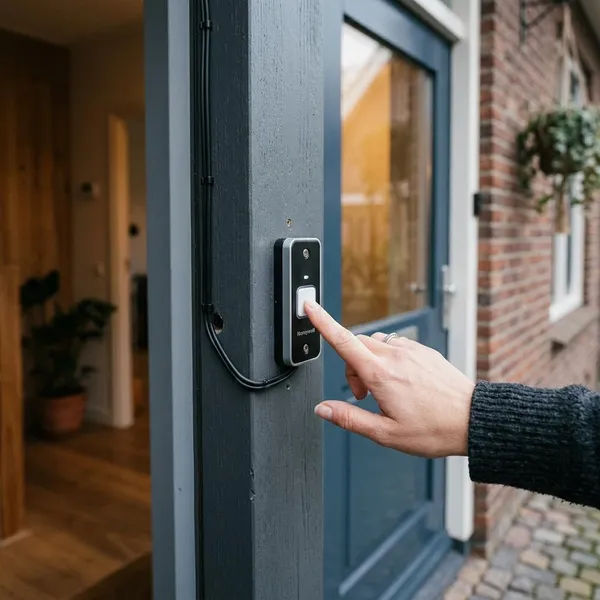

Oude bedrading opnieuw gebruiken
Oude bedrading opnieuw gebruiken kan prima zijn, vooral als je alleen een bestaande deurbel vervangt en de draadroute netjes in de muur of het kozijn zit. De grens is simpel: hergebruik alleen draad die mechanisch stevig is, schoon koper heeft en geen beschadigde isolatie laat zien.
Maak dit geen gok op basis van één zichtbaar uiteinde. Juist bij deurbelbedrading zitten zwakke plekken vaak bij bochten, doorvoeren en oude aansluitpunten.
Gebruik alleen stevige draden
Een goede draad blijft heel als je hem voorzichtig buigt en opnieuw vastzet in een klem. Breekt de ader, voelt de isolatie hard en stug of zie je beschadiging bij een oude doorvoer, dan is de draad niet betrouwbaar genoeg voor een nette montage.
Vervang broze bedrading
Broze bedrading moet je vervangen, ook al werkt de bel tijdens een korte test nog. Een draad die afbrokkelt bij het strippen of zwarte, doffe koperuiteinden heeft, geeft later vaak wisselende storingen. Nieuwe deurbeldraad is meestal minder werk dan achteraf zoeken naar een verborgen breuk.
Controleer oude aansluitpunten
Oude klemmen kunnen slecht contact maken door oxidatie, vuil of een schroef die niet meer goed pakt. Strip het draadeinde opnieuw en zet schoon koper vast onder een stevige klem. Draait een klem door, vervang dan het onderdeel in plaats van de draad er toch tussen te persen.
Dit speelt vooral bij oude gongen die je wilt blijven gebruiken. De gong zelf kan nog goed zijn, terwijl de aansluitpunten de storing veroorzaken.
Test voor definitieve montage
Test de bel voordat je alle kappen dichtschroeft. Druk meerdere keren, beweeg de draden heel voorzichtig en luister of de gong steeds direct reageert. Valt de bel uit zodra je een draad aanraakt, dan zit er vrijwel zeker een losse klem of zwakke ader.
Pas als de test stabiel is, werk je de beldrukker en gong netjes af. Dat voorkomt dat je direct na montage weer alles moet openen.
Conclusie
Een bedrade Byron-deurbel is geen ingewikkeld systeem, maar je moet wel de juiste volgorde aanhouden: eerst de stroom veilig uitschakelen, dan voeding en bedrading controleren, daarna pas monteren en testen. Als de transformator past, de draden stevig zijn en elke klem goed vastzit, is de kans groot dat de bel meteen betrouwbaar werkt. Bij onduidelijke 230V-aansluitingen of oude voeding zonder markering is voorzichtigheid verstandiger dan snel doorwerken.
