Een beltrafo zet 230 volt netspanning om naar een lagere spanning voor je deurbel, vaak 8V, 12V of 24V. Daardoor krijgt de beldrukker, gong of slimme deurbel voeding die past bij het systeem. Je hebt vooral een beltrafo nodig bij een klassieke bedrade deurbel en bij veel slimme deurbellen; batterijmodellen werken meestal zonder vaste beltrafo.
Hoe werkt een beltrafo
Een beltrafo heeft een ingang voor netspanning en een uitgang voor lage belspanning. De uitgang is bedoeld voor de deurbelinstallatie, zodat de knop en gong niet rechtstreeks op 230 volt werken.
| Waarde | Betekenis | Waarom belangrijk |
|---|---|---|
| 230V ingang | Netspanning | Alleen veilig behandelen als je weet wat je doet |
| 8V, 12V of 24V uitgang | Lage belspanning | Moet passen bij je deurbel of gong |
| VA | Beschikbaar vermogen | Vooral belangrijk bij slimme deurbellen |
Netspanning komt binnen
Aan de primaire kant komt 230 volt binnen. Dat is de kant die met de elektrische installatie is verbonden. Raak die aansluiting niet zomaar aan en schakel bij twijfel een elektricien in.
Lage spanning gaat naar de bel
Aan de secundaire kant komt de lagere belspanning uit de trafo. Die gaat naar de beldrukker, gong of slimme deurbel. Welke spanning nodig is, staat in de handleiding of op het typeplaatje van de deurbel.
VA bepaalt het vermogen
VA staat voor voltampère en geeft aan hoeveel vermogen de beltrafo kan leveren. Een eenvoudige gong vraagt weinig. Een slimme deurbel met camera, wifi en meldingen heeft vaak meer reserve nodig om stabiel te blijven werken.

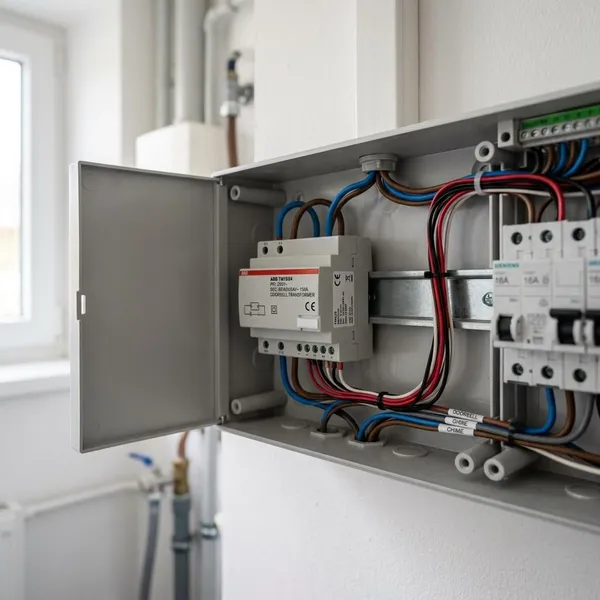

Waar zit de beltrafo in huis
De beltrafo zit meestal dicht bij de elektrische installatie of bij een oudere gong. Je herkent hem vaak aan een klein blokje of module met een label waarop 230V ingang en een lagere uitgangsspanning staan.
Vaak in de meterkast
In veel woningen zit de beltrafo in de meterkast, soms op een DIN-rail naast andere modules. Kijk naar een smalle transformator met opschriften zoals 8V, 12V, 24V of VA. Open of verplaats niets als je niet zeker weet wat je doet.
Soms bij de oude gong
In oudere huizen kan de beltrafo bij de gong zitten, bijvoorbeeld in de hal, trapkast of boven een deur. Vind je hem niet in de meterkast, kijk dan rond de oude bel of volg voorzichtig de dunne beldraden.

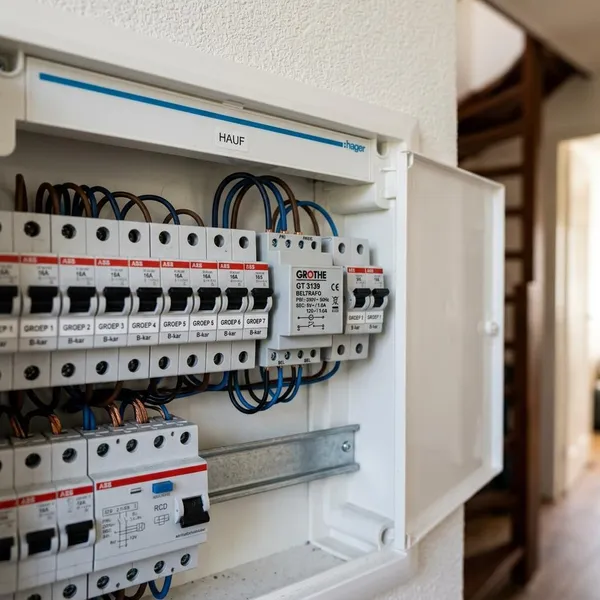

Wanneer heb je een beltrafo nodig
Of je een beltrafo nodig hebt, hangt af van het type deurbel. Een bedrade deurbel gebruikt meestal een trafo. Een slimme deurbel vaak ook. Een volledig batterijmodel meestal niet.
Bij een klassieke bedrade deurbel
Een klassieke bedrade deurbel met beldrukker en gong heeft vrijwel altijd een beltrafo nodig. De trafo levert de lage spanning waarmee de gong veilig kan reageren zodra iemand op de knop drukt.
Bij veel slimme deurbellen
Veel slimme deurbellen hebben vaste voeding nodig voor camera, wifi, microfoon en meldingen. Controleer daarom altijd de gevraagde spanning en minimale VA-waarde. Een oude trafo die goed werkte met een gewone gong is niet automatisch sterk genoeg.
Niet bij batterijmodellen
Een batterijdeurbel werkt meestal zonder beltrafo. De voeding komt dan uit een accu of losse batterijen. Sommige batterijmodellen kunnen optioneel op vaste voeding worden aangesloten, dus controleer altijd de handleiding.

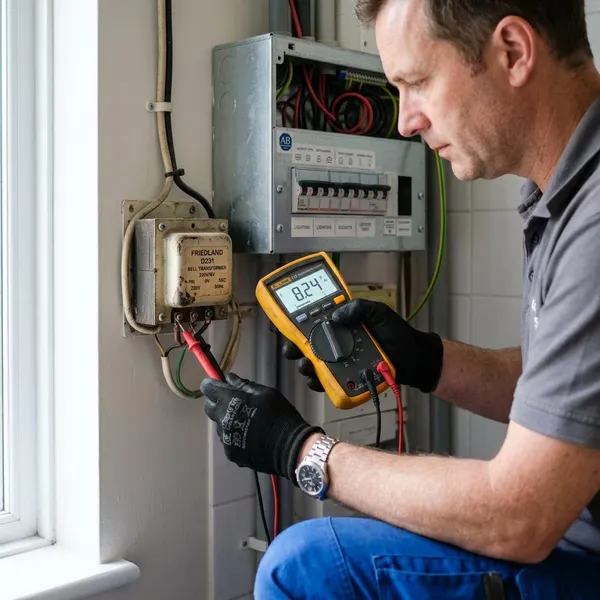

Welke beltrafo heb je nodig
De juiste beltrafo kies je op twee waarden: spanning en VA. De spanning moet passen bij je deurbel. De VA-waarde moet hoog genoeg zijn om het systeem stabiel te voeden.
Kies de juiste spanning
Veel voorkomende uitgangsspanningen zijn 8V, 12V en 24V. Een gewone gong werkt vaak op 8 of 12 volt. Slimme deurbellen vragen geregeld een hoger bereik, bijvoorbeeld 12 tot 24 volt. Gebruik nooit zomaar een hogere of lagere spanning dan de fabrikant aangeeft.
Let op genoeg VA
De VA-waarde bepaalt of de trafo genoeg vermogen kan leveren. Te weinig VA kan zorgen voor een zwakke gong, uitval, slechte laadfunctie of een slimme deurbel die steeds opnieuw opstart.
- Vergelijk de minimale en aanbevolen waarden van de fabrikant.
- Tel ook een bestaande gong, chime of extra module mee.
- Kies bij een slimme deurbel liever wat reserve dan een trafo die net genoeg lijkt.

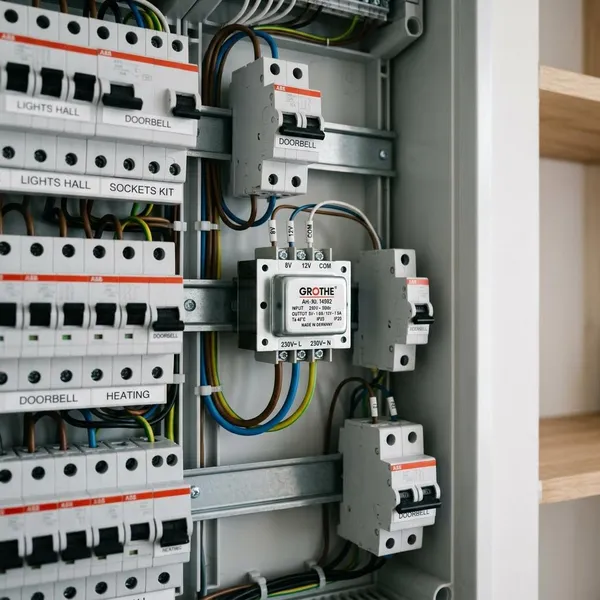

Is je oude beltrafo nog geschikt
Een oude beltrafo kan nog prima werken bij een gewone gong. Bij een slimme deurbel moet je kritischer kijken, omdat camera, wifi en opladen meer eisen stellen aan de voeding.
Controleer het typeplaatje
Op het typeplaatje staan de ingangsspanning, uitgangsspanning en VA-waarde. Vergelijk die gegevens met de eisen van je deurbel. Is het label onleesbaar, dan wordt gokken onverstandig.
Let op zwakke voeding
Zwakke voeding merk je vaak aan storingen die niet meteen elektrisch lijken. Denk aan een deurbel die uitvalt, slecht oplaadt, een zwakke gong geeft of livebeeld verliest zodra iemand aanbelt.
Vervang bij twijfel of storingen
Vervangen is verstandig als de spanning niet klopt, de VA-waarde te laag is, het typeplaatje ontbreekt of de trafo bromt, warm wordt of zichtbare schade heeft. Werk je aan vaste bedrading of in de meterkast, laat dit bij twijfel controleren.
Conclusie
Een beltrafo maakt van 230 volt een veilige lage spanning voor je deurbel. Voor een gewone bedrade bel is dat meestal genoeg, maar bij een slimme deurbel zijn spanning en VA extra belangrijk. Controleer daarom het typeplaatje en de eisen van je deurbel voordat je een oude trafo blijft gebruiken of vervangt.
